高鈣粉煤灰應(yīng)用

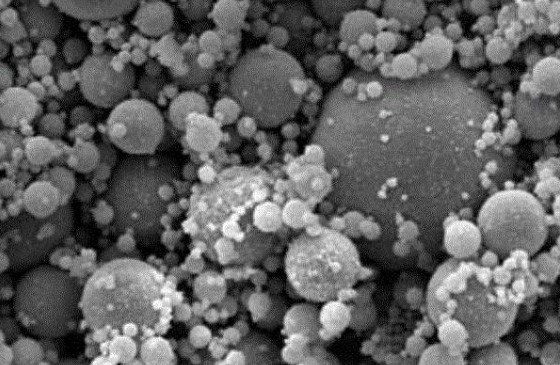

高鈣粉煤灰

    高鈣粉煤灰應(yīng)用表現(xiàn)在能提高混凝土的可泵性，用粉煤灰取代部分水泥，既可以節(jié)約水泥，又可使混凝土早期強(qiáng)度增長減弱，推遲水化熱最高峰的到來，還可使混凝土后期強(qiáng)度增長顯著。

    高鈣粉煤灰由于含有較高的CaO 含量，因此具有活性高，可自凝，自硬，顆粒細(xì)，需水量較低等性能特征。但是高鈣粉煤灰中的游離氧化鈣一般含量較大（2%~3%或更大），由于這部分游離狀態(tài)的Ca0 在水化過程中產(chǎn)生體積膨脹而有可能影響到體積安定性。

　　但由于磨細(xì)高鈣粉煤灰，晶體結(jié)構(gòu)較疏松，晶粒較小，水化活性較大，因此這種f- CaO 水化可能較快，不易造成局部膨脹應(yīng)力集中，不至于對體積安定性構(gòu)成嚴(yán)重后果。同時在工程中，一般情況下物料所處環(huán)境溫度大都在40℃以下（大體積混凝土中溫升一般在60℃左右，蒸養(yǎng)制品除外），游離CaO 水化時產(chǎn)生的極限膨脹值低于100℃試驗(yàn)的條件下極限膨脹值，而且出現(xiàn)極限膨脹值的時間亦大為推遲，尤其在應(yīng)用緩凝型外加劑條件時，砼凝結(jié)時間一般在10 小時以上，其結(jié)果可能使膨脹發(fā)生處于水泥混凝土凝結(jié)時期之前基本完成，即使有剩余膨脹存在，此時此刻，水泥混凝土已產(chǎn)生一定強(qiáng)度，當(dāng)其強(qiáng)度值達(dá)到可以抑制游離石灰產(chǎn)生的膨脹破壞應(yīng)力時，已不可能對水泥混凝土結(jié)構(gòu)構(gòu)成破壞，體積安定性問題已不復(fù)存在。同時游離鈣在水泥混凝土中水化時的工況條件與水泥凈漿試驗(yàn)條件下的工況條件不相似，水化介質(zhì)中溶有各外加劑鹽類（石膏等），這對于游離氧化鈣的水化膨脹均有一定緩解作用，而且多組分復(fù)合物水泥混凝土中，由于集料的存在，對膨脹所起的抑制作用，以及高鈣粉煤灰細(xì)度較細(xì)，在水泥混凝土中分布較均勻，其量又占砂漿混凝土組分中相對較少等種種因素均有利于摻用高鈣粉煤灰混凝土的體積安定性。

　　由以上內(nèi)容可知，高鈣粉煤灰的作用在混凝土中是非常重要的。那么粉煤灰制粉需要什么設(shè)備呢？這就需要將80目左右的粉煤灰再行研磨到600目甚至1250目或者更細(xì)方可進(jìn)行進(jìn)一步的高附加值應(yīng)用，這時粉煤灰超細(xì)磨就粉墨登場了。

　　粉煤灰超細(xì)磨HLMX超細(xì)立磨可當(dāng)些重任。HLMX超細(xì)立磨可以將粉煤灰粉磨到325目到3微米的細(xì)度，采用二次分級系統(tǒng)可析出2微米的超細(xì)粉煤灰細(xì)粉。并且HLMX超細(xì)立磨有大中小型等多種規(guī)格，適應(yīng)多種投資承受能力，HLMX超細(xì)立磨有產(chǎn)量從一噸左右到幾十噸等多配置型號。

粉煤灰超細(xì)磨HLMX超細(xì)立磨 325目到2微米磨粉機(jī)械

    粉煤灰超細(xì)磨廠家桂林鴻程礦物制粉機(jī)械類型多，磨粉機(jī)可制砂，制粉，并可進(jìn)行EPC總包項(xiàng)目工程建設(shè)，需要咨詢粉煤灰磨粉機(jī)請撥打0773-3661663。
